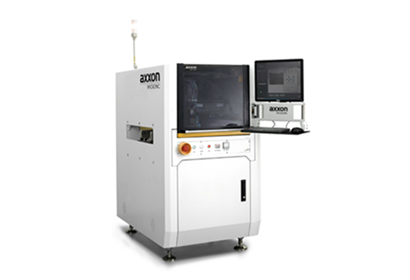

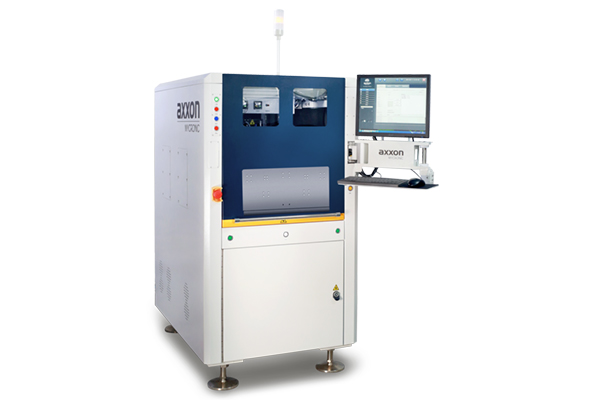

Ai400T 双工位点胶系统

Ai400T 双工位点胶系统

Ai400T点胶系统运行时,产品定位与点胶作业分开至两工位,并行作业,实现效率提升。

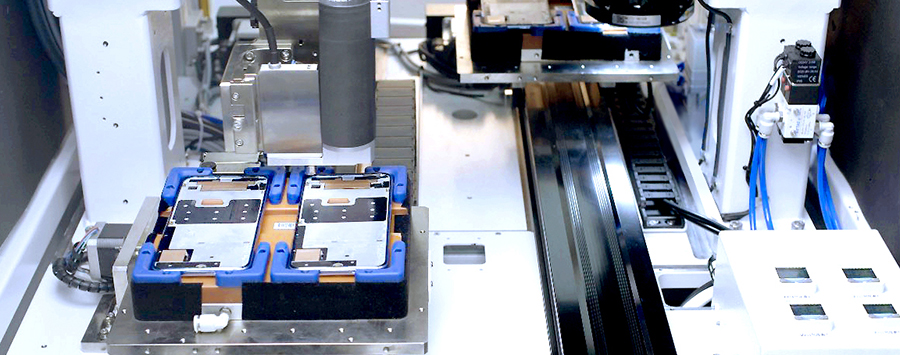

产品送入机台后,先运行至识别工位进行视觉定位,包含Mark点识别或直边/圆弧边抓取,获取产品位置或变形量,后运行至点胶工位,点胶工位根据识别工位规划的路径进行点胶作业。




工艺特点

高性能、低成本; 双Y轴并行作业,高效率; 强大的视觉定位系统,根据识别工位规划的路径进行点胶。


Ai400T-02 特性600x.jpg

规格参数

规格参数

 Ai400T

用电需求

AC230V,11A,50Hz,2.5KW

气压需求

90psi(6bar)

外形尺寸

800*1150*1500mm (W * D* H)

重量

650kg

点胶区域

W x D =490* 210mm (无特殊配置时)

最大基板尺寸

W x D =210*210mm

基板厚度

<40mm

定位精度

±30μm@3σ(X,Y),±10μm@3σ(Z)

重复精度

±15 μm@3σ(X,Y),±5μm@3σ(Z)

最大速度

600 mm/s (X,Y)

最大加速度

0.6g(X,Y)

X/Y/Z轴驱动方式

交流伺服电机配精密滚珠丝杆闭环控制

光源类型

组合光源
