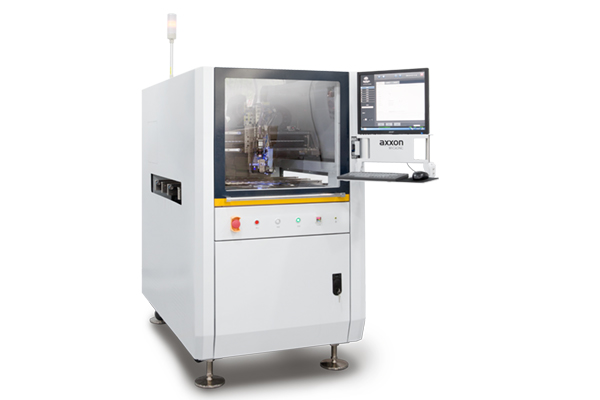

Ai100 Y向大尺寸型

Ai100 Y向大尺寸型

Au系列全自动点胶设备整合各类点胶技术,提供了各种不同的全自动在线点胶方案。

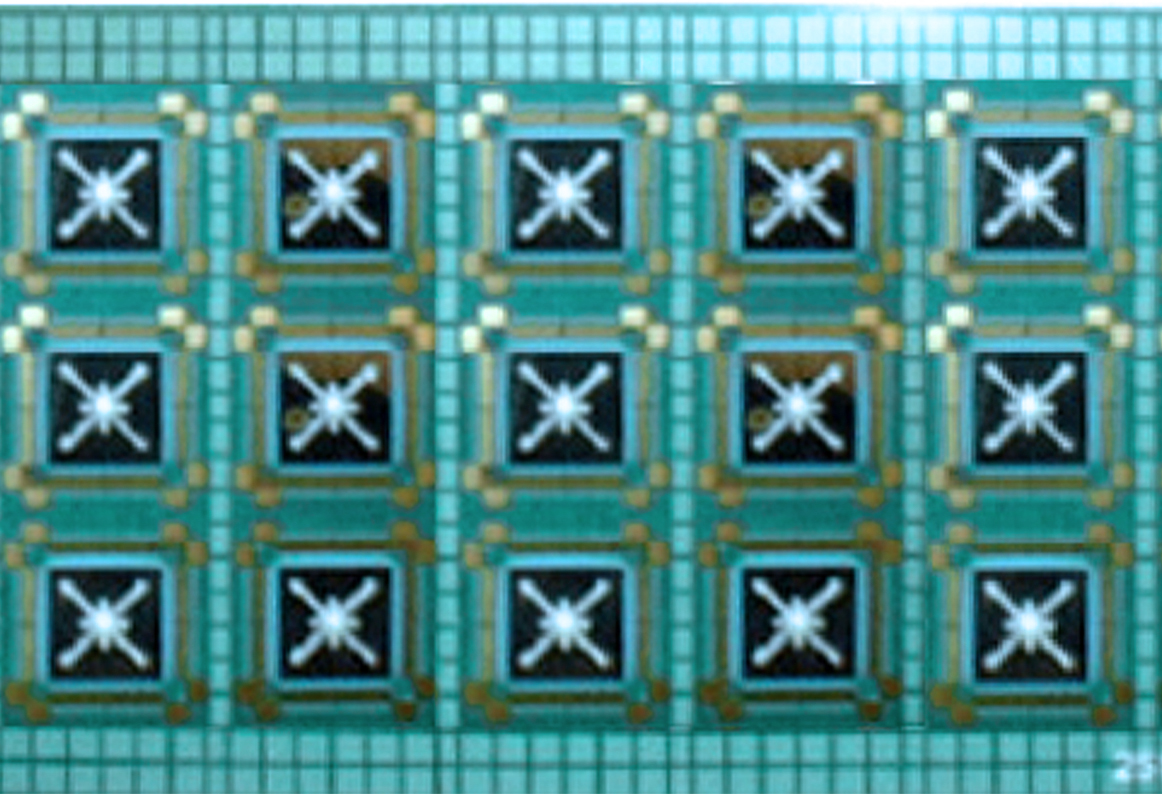

Ai100(Y向大尺寸型)使用高端非接触式喷射阀提升点胶的均匀度、产能和降低材料损耗。Au系列全自动喷射点胶方案,在高要求的生产环境中久经考验,使之能够从容应对复杂产品的高精度包封、填充、粘接、组装等应用。重点应用在消费类电子,比如热熔胶粘接、 底部填充胶、表面贴装、堆栈封装、 围坝与填充、 FPC元器件补强、增强材料等。



产品特性

Au 系列在线式全自动高速点胶设备可处理各种不同的点胶应用。


高性价比

一体化机架设计,结构稳定,系统运行更持久,停机时间短,效率更高;国际顶级元器件的使用,减小故障发生率,使用成本大幅降低;易损部件少,节约了购置成本。


灵活性

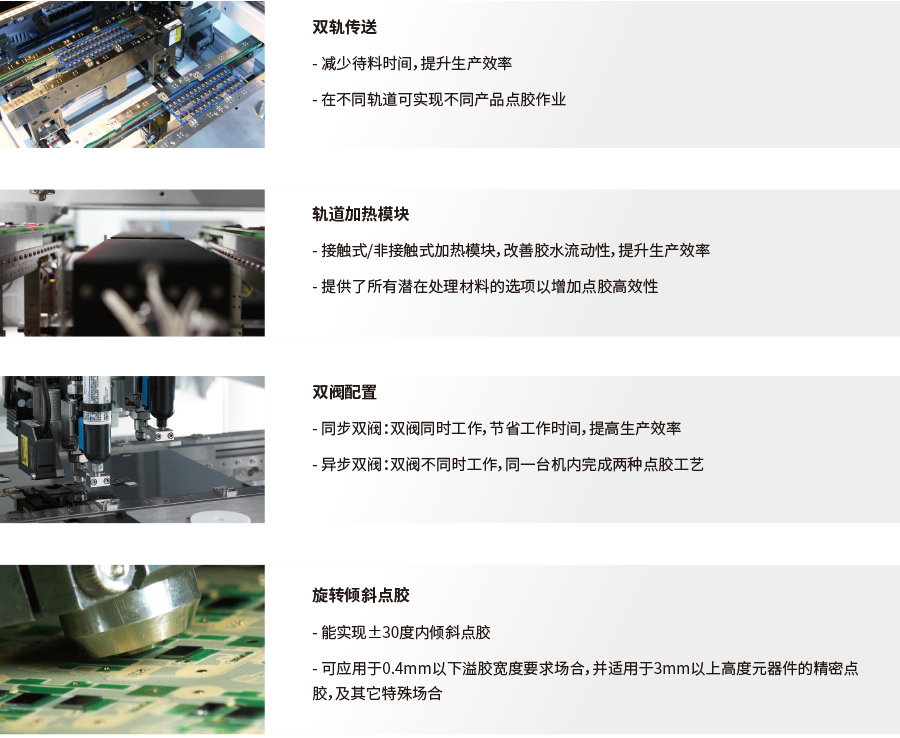

Au 系列全自动点胶设备能够处理多种不同基板尺寸的产品;双轨、双阀、倾斜、底部加热等多种功能模块灵活配置;通用的平台可适用多种点胶工艺及胶水,可快速更换机种。


提高生产力

减少人工干预,提高设备稼动率;非接触式点胶,无需z轴上下移动,增加生产产能;精准的胶量控制,精确的视觉算法,提高了点胶作业良率;

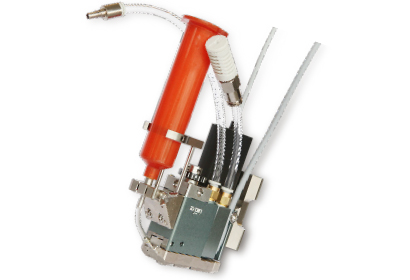

非接触式喷射:气动喷射阀,压电喷射阀

无需Z轴运动,气动喷射速度最高250点/s,是传统点胶的3~7倍;压电喷射速度最高可达500点/s;最小点胶量3nl,且具有传统点胶无法企及的一致性;非接触,避免针头碰撞工件;极小点胶量,适用于更紧凑的空间。



Au优势特性02 900x.jpg


规格参数

基本参数

Ai100(Y向大尺寸型)

用电需求

AC230V  11A   50/60Hz  2.5KW(无轨道加热时功率)

气压需求

90psi(6bar)

外形尺寸

890*1500*1500mm (W*D*H)

重量

950KG

认证标准

CE

XYZ轴定位精度

XY: ±50um@3σ     Z:±10um@3σ

XYZ轴重复精度

XY: ±25um@3σ       Z:±5um@3σ

最大速度

1000mm/s(XY)

加速度

1.0g

驱动系统

伺服电机

轨道承重

3KG

轨道调宽范围

40~760mm

基板厚度

0.5~6mm

通讯协议

SMEMA

最大点胶范围(单轨/双轨)

440mm*760mm/440mm*350mm(W*D)
