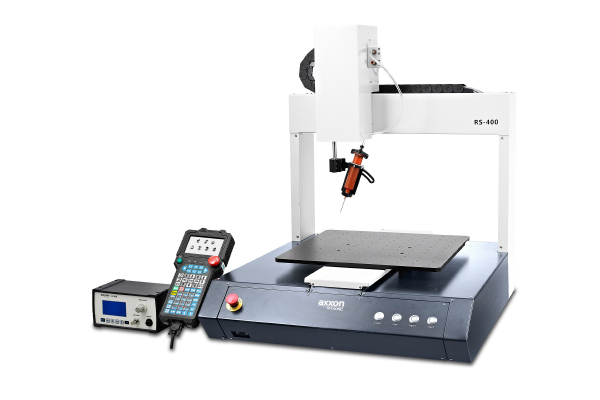

灵活旋转型
XYZ轴均采用伺服+滚珠丝杆传动,结构稳定且耐用;R轴与XYZ轴可进行联动,实现空间轨迹点胶。
常见应用

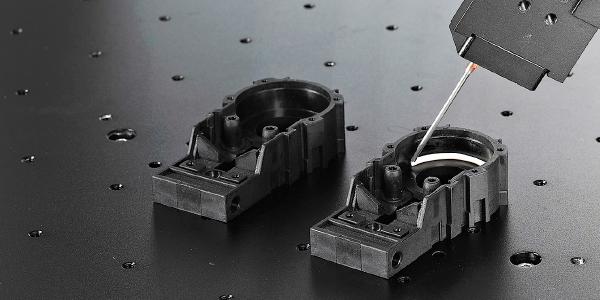

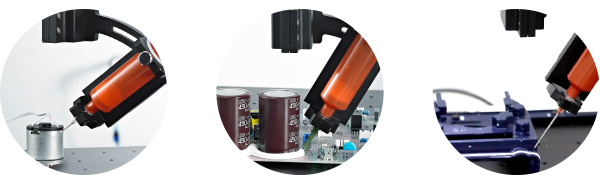

• 电容补强 • 水箱壳密封 • 电感线圈补强 • 继电器粘接
基本参数 | RS-400 | RS-500 | RS-400H |
外观尺寸W*D*H(mm) | 640*750*811.5 | 806*941*902.5 | 640*746*812 |
X/Y/Z三轴行程 (mm) | 400*400*100 | 500*500*100 | 400*400*100 |
设备重量(KG) | 105 | 122 | 106 |
R轴旋转角度(°) | 0~360 | 0~360 | |
R轴重复精度 (mm) | ±0.02 | ±0.01 | |
R轴最高转速 (°/sec) | 360 | 720 | |
X/Y/Z重复精度 (mm) | ±0.01 | ±0.01 | |
X/Y/Z最大速度 (mm/s) | 800/800 /300 | 800/800/300 | |
X/Y/Z加速度 | 0.4g | 0.4g | |
X/Y/Z机械架构 | H-Bridge | H-Bridge | |
控制方式 | 独立式运动控制器 | 独立式运动控制器 | |
X/Y/Z驱动方式 | 交流伺服+高精密模组 | 交流伺服+高精密模组 | |
R轴驱动方式 | 步进+减速机 | 伺服+高精密减速机 | |
R轴负载(Kg) | 2 | 3 | |
Y 轴工作台负载(Kg) | 10 | 10 | |
编程方式 | 手持编程器 | 手持编程器 | |
存储容量(M) | 128 | 128 | |
功率(W) | 700 | 800 |
