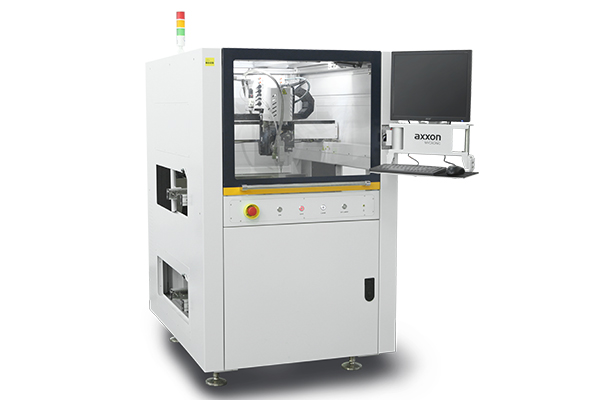

AC-500HC常规型接触式点胶设备

AC-500HC常规型接触式点胶设备

AC-500HC常规型接触式点胶设备,是应用于RTV、导热胶等接触式点胶的生产设备。


AC系列是axxon公司专门研发,应用于涂覆、接触式点胶,也是可以集成多种闭环监控模块的智能型生产设备,非常适用于在线和批量生产。基于多年的开发完善及市场验证,AC系列已经广泛而出色地服务于多个行业的精密三防涂覆应用,尤其对消费电子、汽车电子、家电等多个行业中的复杂多避让区域选择性涂覆应用,提供灵活独到的解决方案。

产品特性

高精度运动平台

• 高精度一体式机架;

• 进口精密级滚珠丝杆;

• 闭环伺服控制系统;

• 运行速度最大600毫米/秒,重复精度±25um


在线式设备

• 配备不锈钢链条的加硬型材轨道;

• 有单段式、两段式等多种传送方式


软件系统

• 人性化的操作界面,简便易学;

• 中/英文切换;

• 可拓展MES系统


视觉系统

• Mark功能,可有效确保运行轨迹跟随Mark位置的变化进行修正;

• 编程功能,使得编程更为直观,有助于快速编程


丰富的配置模块

• 激光探高模块,确保点胶高度的一致性;

• 胶量称重系统,监测出胶系统稳定性;

• 针头校正系统,自动校准针头偏位

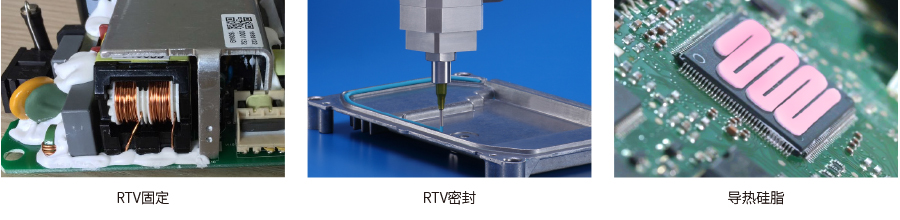

工艺应用



规格参数

基本参数

AC-500HC

电源

220V  50/60Hz  2.5KW

气压

80psi(5.5bar)

外形尺寸

990*1300*1630mm(W*D*H)

重量

600kg

排风要求

直径200mm  风量>13m3/min

通信协议

SMEMA

点胶区域

450*450*100mm(单阀)

认证标准

CE/UL

运动类型

伺服电机+滚珠丝杆

X轴行程

460mm

Y轴行程

550mm

Z轴行程

100mm

X/Y轴速度

600mm/s

X/Y轴加速度

0.8g

Z轴速度

300mm/s

Z轴加速度

0.3g

X/Y/Z轴重复精度

±25um@3σ

控制方式

工控机+运动控制卡

传送高度

870-950mm

传送速度

400mm/s

调宽方式

自动调宽

宽度范围

40-500mm

最小板边宽度

3mm

轨道承载产品长度

800mm (单段式)

轨道承重

10Kg

过板高度

上100mm  下100mm
