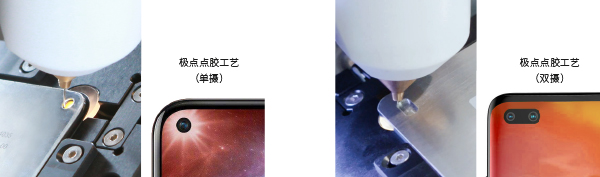

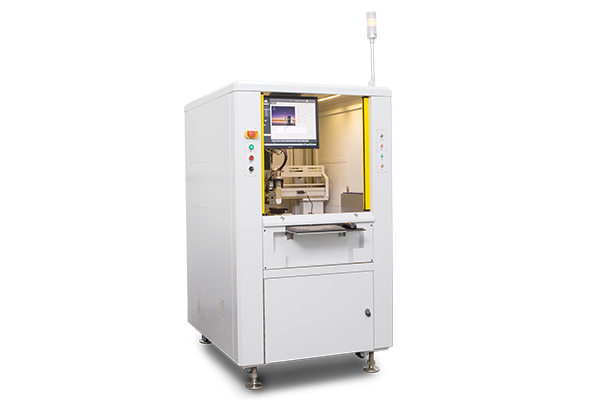

AM500N接触式五轴联动点胶系统，适用于极点屏、圆孔内壁点胶等工艺。
五轴联动控制系统，具有超强的运动控制系统，支持各种标准曲线插补，任意轴直线插补，空间圆弧插补，空间螺旋线插补，空间椭圆插补，空间渐开线插补，空间锥形、螺旋形插补，空间样条曲线插补等。可适用于圆形、异形产品的封胶补强。兼容多种胶水，工艺适应性强，具有高精度、高速度、精确点胶等特点。
产品特性
强大的空间点胶轨迹运动能力
针对异形、圆形、曲面产品定位时CCD抓取外形轮廓, 自动计算产品中心位置并校正各运动轴补偿量后，驱动点胶控 制系统自动点胶，空间轨迹转换简单、智能，位置精准。
智能、防呆、操作简单
设备根据标准产品可直接抓取MARK做为定位模版，实时对比，也可根据产品特征抓边定位，实现产品异常及时报警，有效防止错放、漏放现象。
模块化设计，灵活搭配
本设备可选配二维码扫描，MES系统，液位检测，自动擦胶功能；控制系统和硬件均采用模块化设计，便于操作，可快速维护和更换。
• 全自动图像识别，点胶
• 行业首创五轴联动控制技术，可实现产品空间任意点胶轨迹需求，精准点胶

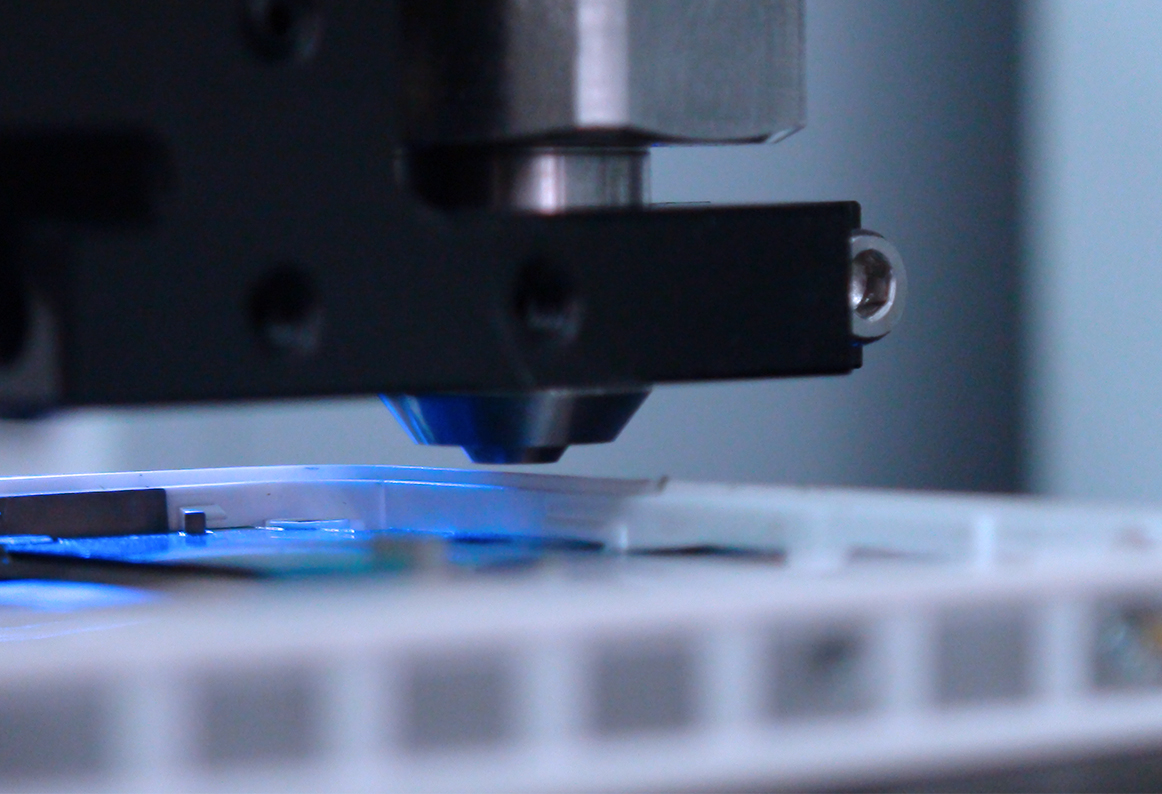

• 非接触式激光测高技术，自动检测产品高度，自动调节点胶高度
• 可选拓展功能丰富，可满足不同点胶需求
重点应用
- 消费类电子 -LCD屏偏光片及背光圆孔点热熔胶 -手机中框内腔密封点胶
-手机充电器内腔密封点胶 -OLED屏圆孔内壁点油墨
规格参数
基本参数 | AM500N |
功率 | 220V 3KW 12A 50/60HZ |
气压 | 90psi(5.5bar) |
外形尺寸 | 1000*1200*1700(W*D*H)高度不含FFU |
设备重量 | 790KG |
通信协议 | SMEMA |
驱动系统 | 直线电机（XY）伺服电机（Z/A）DDR(C) |
操作系统 | Win7/10 |
点胶区域 | 3～8寸,FPC≤150*90mm |
行程XYZ | 450*600*200mm |
XYZ轴定位精度 | XY:±8μm, Z:±10μm,3ð |
XYZ轴重复精度 | XY:±3μm, Z:±5μm,3ð |
最大速度 | 1200mm/s |
最大加速度 | 1.5g |
