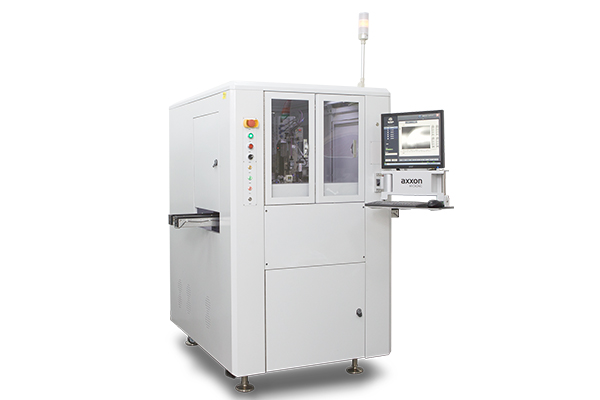

AM300IC 在线式点胶系统

AM300IC 在线式点胶系统

AM300IC在线式五轴联动点胶系统,五轴联动技术搭配自动上下料模块,实现点胶、检测、传输一站式的解决方案,可根据客户工厂自动化布局定制全自动在线式的五轴联动点胶系统。


五轴联动控制系统,具有超强的运动控制系统,支持各种标准曲线插补,任意轴直线插补,空间圆弧插补,空间螺旋线插补,空间椭圆插补,空间渐开线插补,空间锥形、螺旋形插补,空间样条曲线插补等。可适用于圆形、异形产品的封胶补强。


产品特性

AT300IC 02应用 600x.jpg


强大的空间点胶轨迹运动能力

针对异形、圆形、曲面产品定位时CCD抓取外形轮廓,自动计算产品中心位置并校正各运动轴补偿量后,驱动点胶控 制系统自动点胶,空间轨迹转换简单、智能,位置精准。


智能、防呆、操作简单

设备根据标准产品可直接抓取MARK做为定位模版,实时对比,也可根据产品特征抓边定位,实现产品异常及时报警,有效防止错放、漏放现象。


模块化设计,灵活搭配

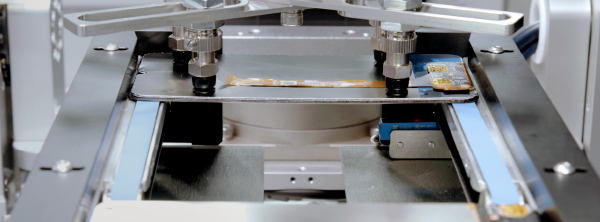

• 代替人工上下料,实现无人工厂作业

• 对接前后段设备输送线,实现联机作业

• 任意方向进出料

• 可快进切换上下料拾取方式

• 真空吸附和气动夹爪两种拾取机构,以满足不同来料方式的在线作业


AT300IC应用 600x.jpg

规格参数

基本参数

AM300IC

功率

220V 3.6KW  16A 50/60HZ

气压

90psi(5.5bar)

外形尺寸

1450*1300*1700(W*D*H)(含输送线尺寸)

设备重量

850KG

通信协议

SMEMA

驱动系统

直线电机(XY)伺服电机(Z/A)DDR(C)

操作系统

Win7/10

点胶区域

200*100mm

行程XYZ

450*600*200mm

XYZ轴定位精度

XY:±8μm, Z:±10μm,3ð

XYZ轴重复精度

XY:±3μm, Z:±5μm,3ð

最大速度

1200mm/s

最大加速度

1.5g
