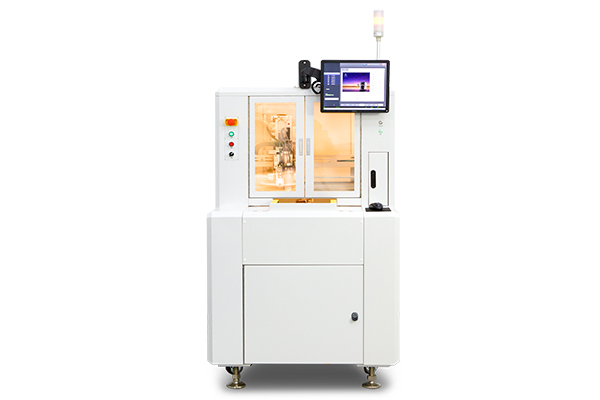

AM300Q 非接触式点胶系统

AM300Q 非接触式点胶系统

AM300Q 非接触式五轴联动点胶系统,适用于各类屏幕侧边、中框及智能穿戴产品类点胶,设备兼容自主研发的气动喷射阀,压电阀等,满足客户对点胶工艺的定制化需求。

五轴联动控制系统,具有超强的运动控制系统,支持各种标准曲线插补,任意轴直线插补,空间圆弧插补,空间螺旋线插补,空间椭圆插补,空间渐开线插补,空间锥形、螺旋形插补,空间样条曲线插补等。可适用于圆形、异形产品的封胶补强。满足客户对点胶工艺的定制化需求。控制系统和硬件均采用模块化设计,能够更加灵活的处理不同的产品工艺需求。



产品特性

AT300Q-02 600X.jpg


强大的空间点胶轨迹运动能力

针对异形、圆形、曲面产品定位时CCD抓取外形轮廓,自动计算产品中心位置并校正各运动轴补偿量后,驱动点胶控 制系统自动点胶,空间轨迹转换简单、智能,位置精准。


智能、防呆、操作简单

设备根据标准产品可直接抓取MARK做为定位模版,实时对比,也可根据产品特征抓边定位,实现产品异常及时报警,有效防止错放、漏放现象。


模块化设计,灵活搭配

本设备可选配二维码扫描,MES系统,UV固化,液位检测,自动称重,自动擦胶功能;控制系统和硬件均采用模块化设计,便于操作,可快速维护和更换。

• 全自动图像识别,点胶

• 行业首创五轴联动控制技术,可实现产品空间任意点胶轨迹需求,精准点胶

• 非接触式激光测高技术,自动检测产品高度,自动调节点胶高度

• 可选拓展功能丰富,可满足不同点胶需求


AT300Q 600X.jpg


重点应用

- 消费类电子                 - TP侧边点胶              - 异形屏点胶          - 曲面屏点胶          - 手机中框点胶          - 智能穿戴产品点胶      - 柔性屏侧边点胶

- 柔性屏FPC补强


规格参数

基本参数

AM300Q

功率

220V 3.6KW  16A 50/60HZ

气压

90psi(5.5bar)

外形尺寸

1000*1200*1700(W*D*H)

设备重量

790KG

通信协议

SMEMA

驱动系统

直线电机(XY)伺服电机(Z/A)DDR(C)

操作系统

Win7/10

点胶区域

200*100mm

行程XYZ

450*600*200mm

XYZ轴定位精度

XY:±8μm, Z:±10μm,3ð

XYZ轴重复精度

XY:±3μm, Z:±5μm,3ð

最大速度

1200mm/s

最大加速度

1.5g
